| 是否進(jìn)口 |
否
|
牌號 |
4J29
|
貨號 |
20210415
|
| 產(chǎn)地 |
中航
|

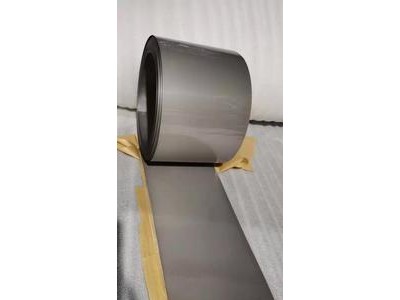

4J29合金又稱可伐(Kovar)合金。該合金在20～450℃具有與硅硼硬玻璃相近的線膨脹系數(shù)，居里點(diǎn)較高，并有良好的低溫組織穩(wěn)定性。合金的氧化膜致密，能很好地被玻璃浸潤。且不與汞作用，適合在含汞放電的儀表中使用。是電真空器件主要密封結(jié)構(gòu)材料。
技術(shù)標(biāo)準(zhǔn)
YB/T 5231-1993《鐵鎳鈷玻封合金4J29和4J44技術(shù)條件》。
化學(xué)成分
C≤0.03%；Mn≤0.50%；Si≤0.30%；P≤0.020%；S≤0.020%； Cu≤0.20%； Cr≤0.20%；Mo≤0.20%；
Ni=28.5～29.5%； Co=16.8～17.8%；Fe=余量。
在平均線膨脹系數(shù)達(dá)到標(biāo)準(zhǔn)規(guī)定條件下，允許鎳、鈷含量偏離表1-2規(guī)定范圍。鋁、鎂、鋯和鈦的含量各不大于0.10%，其總量應(yīng)不大于0.20%。
熱處理制度
標(biāo)準(zhǔn)規(guī)定的膨脹系數(shù)及低溫組織穩(wěn)定性的性能檢驗(yàn)試樣，在氫氣氣氛中加熱至900℃±20℃,保溫1h，再加熱至1100℃±20℃，保溫15min，以不大于5℃/min速度冷至200℃以下出爐。
應(yīng)用概況
該合金是國際通用的典型的Fe-Ni-Co硬玻璃封接合金。經(jīng)航空工廠長期使用，性能穩(wěn)定。主要用于電真空元器件如發(fā)射管、振蕩管、引燃管、磁控管、晶體管、密封插頭、繼電器、集成電路的引出線、底盤、外殼、支架等的玻璃封接。在應(yīng)用中應(yīng)使選用的玻璃與合金的膨脹系數(shù)相匹配。根據(jù)使用溫度嚴(yán)格檢驗(yàn)其低溫組織穩(wěn)定性。在加工過程中應(yīng)進(jìn)行適當(dāng)?shù)臒崽幚恚员ＷC材料具有良好的深沖引伸性能。當(dāng)使用鍛材時應(yīng)嚴(yán)格檢驗(yàn)其氣密性。
