點擊圖片查看原圖
智圖

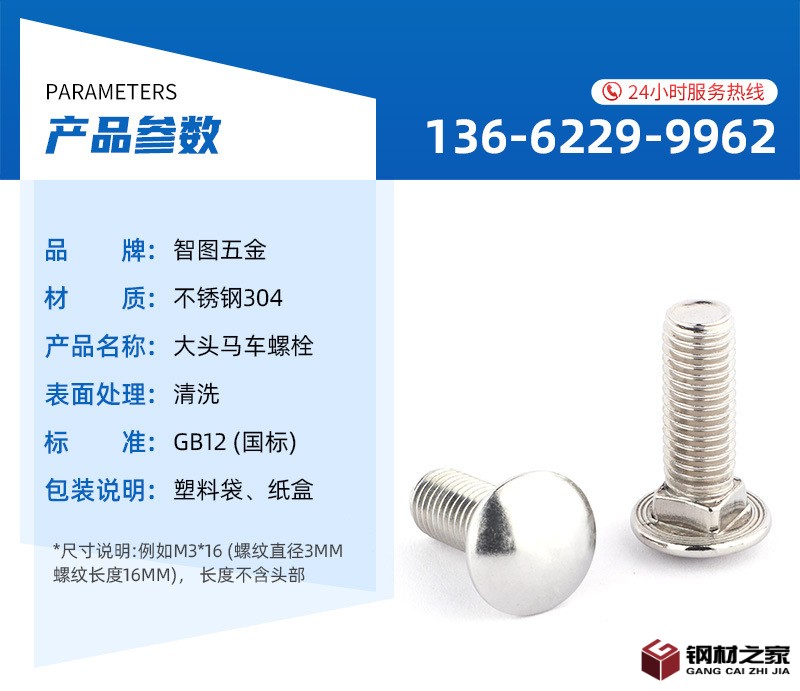

標準GB

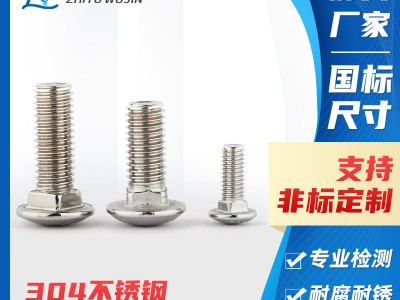

材質不銹鋼
用途標準
表面處理不經處理
強度等級304不銹鋼
螺紋種類全螺紋型
| 單位:mm | |||||||
| 規格d | M6 | M8 | M10 | M12 | M16 | M20 | |
| 螺距P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
| b | L≤125 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125＜L≤200 | / | 28 | 32 | 36 | 44 | 52 | |
| dk | max | 13.1 | 17.1 | 21.3 | 25.3 | 33.6 | 41.6 |
| min | 11.3 | 15.3 | 19.16 | 23.16 | 31 | 39 | |
| k1 | max | 4.4 | 5.4 | 6.4 | 8.45 | 10.45 | 12.55 |
| min | 3.6 | 4.6 | 5.6 | 7.55 | 9.55 | 11.45 | |
| k | max | 4.08 | 5.28 | 6.48 | 8.9 | 10.9 | 13.1 |
| min | 3.2 | 4.4 | 5.6 | 7.55 | 9.55 | 11.45 | |
| s | max | 6.3 | 8.36 | 10.36 | 12.43 | 16.43 | 20.52 |
| min | 5.84 | 7.8 | 9.42 | 11.76 | 15.76 | 19.22 | |
| 以上數據為單批次手工測量，存在一定誤差，請以實物為準！介意者慎拍。 | |||||||
